生成几何曲面展开图
网格曲面随几何曲面一起展开。此功能用于扫描或包裹的浮雕数据,随构造的几何基面一起展开,方便修改浮雕。

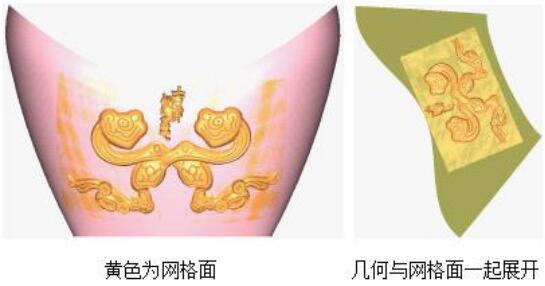

▲图1
操作步骤:
1、 网格与几何曲面一起选中,进入命令。
2、 设置相关参数。
3、 确定

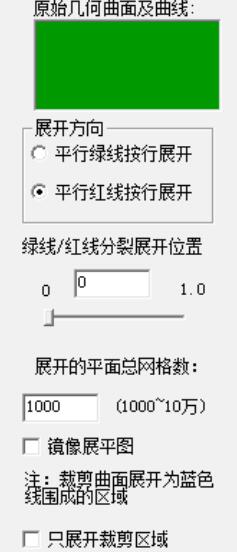

▲图2 生成几何曲面展开图对话框
网格曲面随几何曲面一起展开。此功能用于扫描或包裹的浮雕数据,随构造的几何基面一起展开,方便修改浮雕。
▲图1
操作步骤:
1、 网格与几何曲面一起选中,进入命令。
2、 设置相关参数。
3、 确定
▲图2 生成几何曲面展开图对话框
