“颜色工具栏”用于修改图形、文字等操作对象的颜色,设置轮廓线或者区域填充颜色,从而获得彩色效果图。这一节我们叙述如何修改对象的显示颜色和填充颜色。如图 1 所示,颜色工具栏按钮功能的说明参见相关部分。


▲图1 颜色工具栏

修改对象颜色

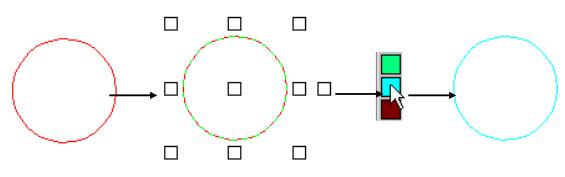

通过颜色工具栏修改图形对象颜色。


▲图2 修改图形对象颜色

实现方法:

(1)选中指定图形对象;

(2)点击颜色工具栏中的拾取颜色按钮;


▲图3 拾取颜色按钮

(3)在颜色工具栏中点击颜色按钮,实现对象显示颜色修改;

填充显示图形区域

首先,必须清楚不是任意对象都可以实现填充显示,必须是封闭的图形区域才可以实现颜色填充,例如圆、椭圆等封闭的图形对象;对于开曲线或包含开曲线的图形集合,例如不封闭的多义线、单线体文字等对象,均不能实现或不能正确实现颜色填充。

其次,颜色填充只在二维显示状态下才有效,在图形的三维观察环境下,系统不支持填充显示。

第三,图象、三维曲线和曲面等对象,均不提供颜色填充显示;曲面对象在三维观察环境下提供曲面渲染功能。

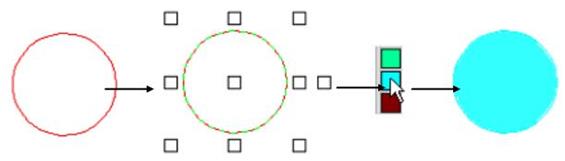

在二维显示环境下,通过颜色工具栏修改图形区域填充颜色,如图4所示。


▲图4 修改图形填充颜色

实现方法:

(1)选中指定图形区域对象;

(2)将颜色工具栏中的颜色填充按钮设置为颜色填充模式;


▲图5 颜色填充按钮

(3)点击颜色按钮或当前颜色按钮,实现对象显示颜色修改。

注意事项:

如果图形区域或轮廓有重叠部分,可以通过调整“顺序”来改变它们的层次关系。“顺序”调整功能可通过点击导航工具栏中的〖顺序〗按钮得到。
