如何在精雕软件中将矩形浮雕图变形为扇形?

2024-07-22常见问题13439

在精雕软件中,将矩形浮雕图形变形为扇形可以通过以下步骤完成:

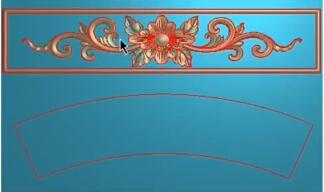

1、扩展矩形模型:

-首先,在2D绘制界面中,选择矩形模型并将其放大。

-点击“艺术曲面”下的“修剪”工具,选择“矩形网格边扩缩”。

-在弹出的对话框中,将模型的上下左右边界调整至合适的尺寸。尤其是将下边界的数值增大,以适应扇形的尺寸。

-扩大模型后,右键退出命令。

2、切断线条:

-进入“虚拟雕塑”界面,打开“曲线编辑”中的“切断”功能。

-对矩形模型上的所有连贯线条进行切断,确保线条全部被断开。

-同样处理扇形区域的线条,确保它们也被切断。

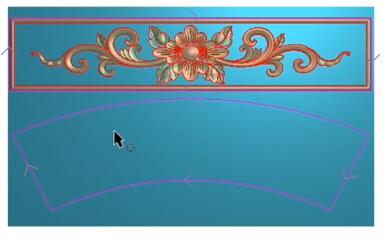

3、调整线条方向并应用变形

-选中所有的线条,打开“变换”中的“调整方向”功能。

-确保所有线条的方向一致。如果发现方向不一致,通过点击箭头调整方向。

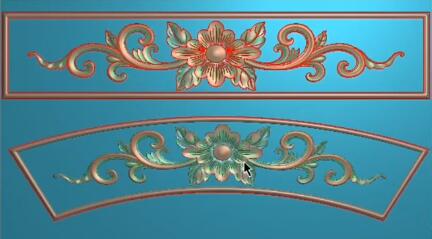

-最后,进入“特征”下的“封套变形”功能,拾取圆形曲线作为目标曲线,然后拾取模型曲线进行变形。完成这些步骤后,矩形浮雕图形就会成功转变为扇形图案。

通过以上步骤,您可以将矩形浮雕图形精确地转换为扇形,实现设计效果的优化。如果遇到问题,确保每一步的操作都正确无误。
