灰度图在精雕软件里转成浮雕图的方法

2023-07-02常见问题1393

大家好!今天我要分享的是如何使用精雕软件将灰度图转换为浮雕图的方法。精雕软件是一款功能强大的工具,可以将平面图像转化为具有立体感的浮雕图,为我们的设计工作提供了很大的便利。下面,我将为大家详细介绍具体的操作步骤。


1、打开精雕软件

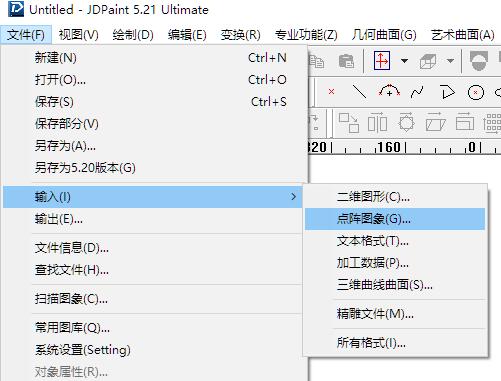

首先,打开精雕软件,这里用来演示的是精雕5.21版本,其他版本类似!在菜单栏中依次选择“文件-输入-点阵图像”,然后选择你想要转换为浮雕的灰度图。


2、确定浮雕大小

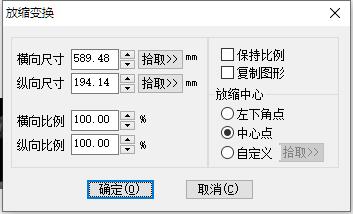

接下来,我们需要确定所需的浮雕大小。以46牌为例,选择你输入的图像,点击“变换-放缩”。你也可以使用快捷键ALT+4。在弹出的对话框中,将纵向尺寸和横向尺寸分别改为60和40,然后点击确定。


3、进行图像转换

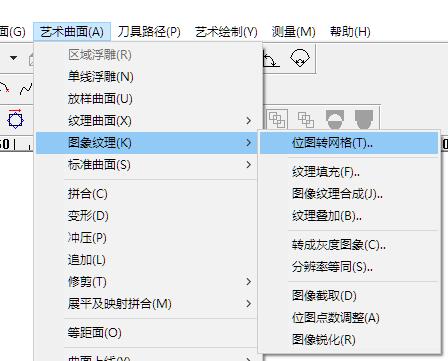

现在,大小已经确定好了。选择“艺术曲面-图形纹理-位图转网格”,然后点击图像。在弹出的对话框中,选择我们需要雕刻的深度,单位是毫米。在这个图像中,选择白色最高,表示白色部分的图案会凸出来。反之,选择黑色的话,图案会凹下去。


4、查看生成的模型

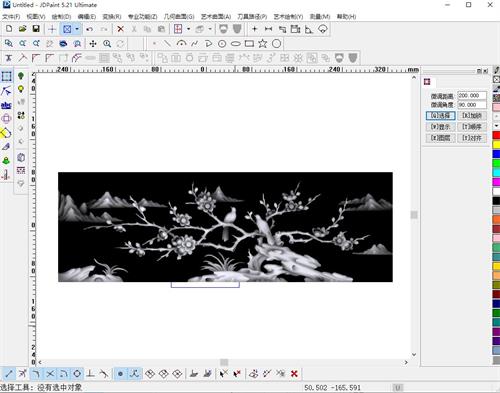

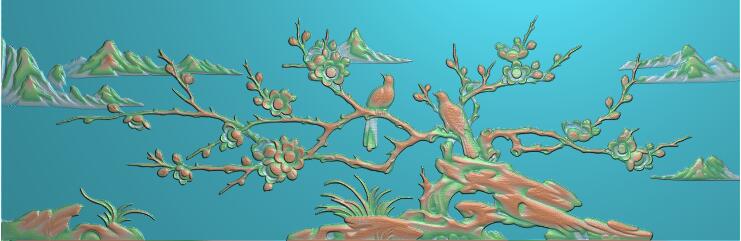

点击确定后,模型就生成好了。如果你看不到模型,请选择渲染显示。如果没有这个工具栏,可以点击“视图-命令工具栏-常用工具栏”。这样,你就可以清楚地看到最终的浮雕图了。


使用精雕软件将灰度图转换为浮雕图,不仅可以为平面图像增添立体感,还能够为我们的设计工作带来更多的可能性。无论是在艺术创作中,还是在产品设计中,都可以通过这种方式为作品增添独特的视觉效果。

希望以上的操作步骤对大家有所帮助。如果你对精雕软件还有其他的疑问或者想要了解更多相关技巧,请在评论区留言,我会尽快回复。谢谢大家的阅读!
