诺诚4.0转换器怎么使用?

2021-08-23常见问题31794

在此之前,此诺诚转换器4.0来源于网络(文章末尾有下载地址),仅供学习使用,特此声明,另此转换器适用于精雕5.20版本与精雕5.21版本ENG转NC程序使用。

使用步骤:

1、安装好后点击桌面图标,打开诺诚转换器4.0软件。


▲图1 软件快捷图标

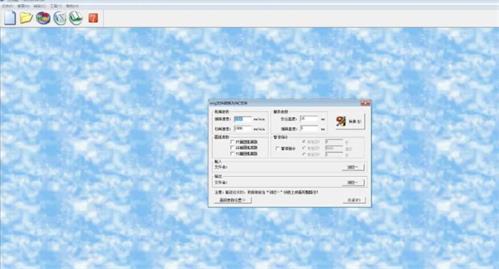

2、默认打开界面如下图所示:


▲图2 转换器界面

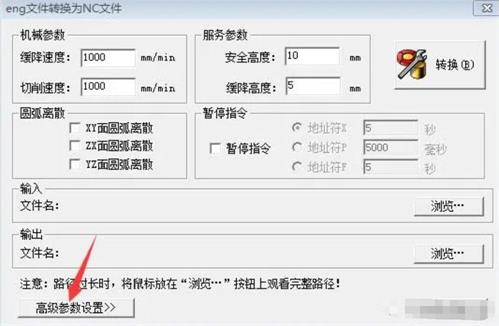

3、点高级参数设置


▲图3 点击按钮

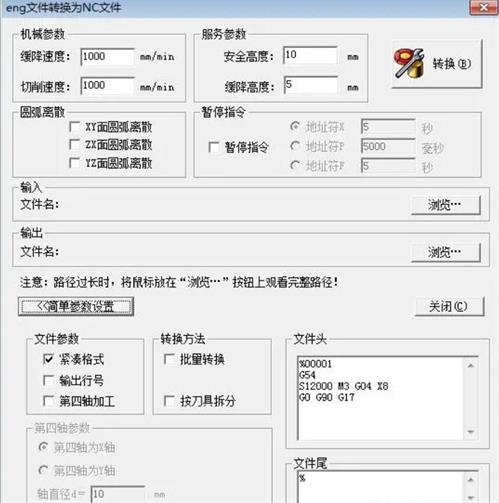

▲图4 高级参数

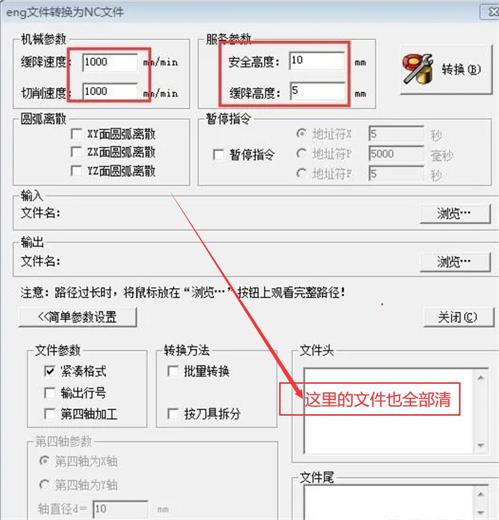

4、删除文件头和文件尾,缓降速度可改为4000,切削速度10000(开料机),安全高度20(可默认)。仅供参考。浮雕机一般不用设置参数。


▲图4 参数设置

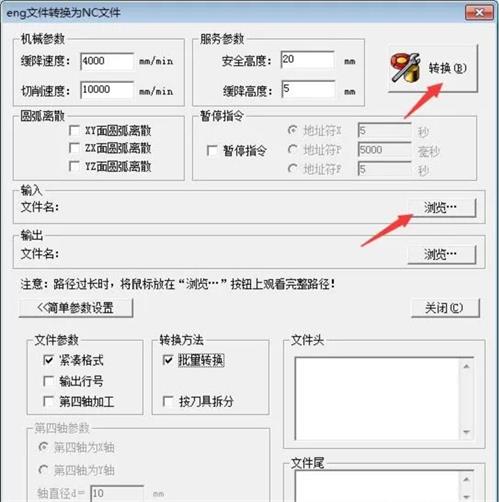

5、选上批量转换,点输入下“浏览”菜单,然后点击转换按钮,ENG转NC完成。


▲图5 批量转换

注意事项:

1、此转换器需要解压开压缩包,然后选择NCCoverter,点右键发送到桌面快捷方式,否则无法建立快捷方式。

2、转换器适用于精雕5.20和精雕5.21版本,不适用于精雕5.5版本。

3、参数需要每次打开后删除文件头和文件尾数据,参数需要每次设置,文件头、文件尾部不能有空格(也就是光标要顶格显示)。

4、圆弧离散选项,根据你的雕刻机的需要进行选择。

5、请关闭杀毒软件、360安全卫士、电脑管家等,防止误删文件,或者把重要文件添加信任也可以。

软件下载:


百度网盘 | 提取码:hdc6
已安全检测无毒!
