如何在NC程序中插入换刀指令实现多刀具加工?

2025-09-08常见问题2019

在使用精雕软件(如JDpaint、ArtForm)进行数控编程时,很多朋友都会遇到一个问题:如果使用两把不同的刀具加工,路径要怎么输出?能不能一次性输出两个路径?

本文将详细讲解如何通过简单的设置,一次性输出两把刀具的路径,并为后续的NC格式转换做好准备。

一、明确两个刀具的加工路径

我们以斜面加工为例,当前有两个路径需要设置:

1、第一个路径:\\斜面上的平行截线加工

2、第二个路径:\\另一组斜面区域的精加工路径

这两个路径所使用的是不同类型的刀具,比如球刀和平刀。

二、路径设置完成后一次性输出

完成路径编辑后,接下来的操作是:

1、点击【输出路径】

2、输入一个文件名(如`111`)

3、点击【确定】,保存为`.eng`格式的路径文件

此时,精雕软件会将这两个路径整合输出为一个`.eng`文件。

三、使用NC转换器将路径转为NC格式

接下来使用精雕提供的NC转换器将`、eng`文件转换为`.nc`格式:

1、打开NC转换器

2、导入刚刚生成的`.eng`文件

3、点击【转换】按钮

4、生成对应的`.nc`程序文件

四、打开NC文件查看路径结构

使用记事本或任何文本编辑器打开.nc`文件,你可以看到整个程序的代码内容。主要查看的有两点:

1、程序的开头与结尾:定义加工参数和结束指令

2、刀具切换情况:检查中间部分是否有换刀代码(M06)

五、常见问题解答

Q:我可以把多个路径合并输出吗?

A:可以。只要路径已经分配好对应的刀具,软件会识别并输出。

Q:如果中间没有换刀代码怎么办?

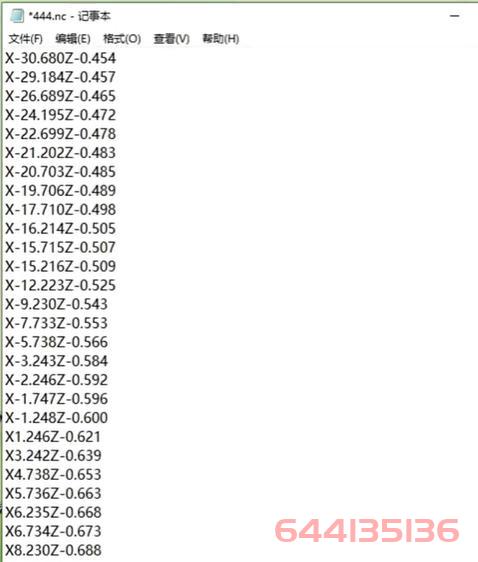

A:请手动记事本打开NC文件,添加`M06`指令即可,如上图。
