精雕5.21刀路输出如何选择对刀点位置?五个常见坐标点详解

2025-05-29常见问题136

在使用精雕软件(JDpaint)5.21版本进行刀路输出时,正确选择对刀点的位置对于加工的准确性和效率至关重要。本文将详细讲解对刀点设置的基本方法和五个常用对刀点的具体选择方式,帮助您快速掌握操作要领,提升加工质量。

一、常见的五个对刀点位置

在精雕软件中,最常见的五个对刀点位置分别是:

  • 左上角

  • 右上角

  • 中心点

  • 左下角

  • 右下角

这五个位置,选择哪一个作为对刀点,取决于实际加工材料的定位方式及操作者的习惯。

二、设置对刀点前的准备工作

1、完成刀路设计:先完成一个刀路的设计,比如一个矩形图形的区域加工路径。

2、开始输出刀路:选中已经设计好的刀路,点击菜单中的“刀具路径”>“输出刀具路径”。

三、保存刀路并准备设置对刀点

1、选择保存路径:建议保存到桌面,方便查找。

2、命名文件:文件名称可自定义,支持中文或英文,例如“刀路1”。

3、确认保存:点击“保存”后,将弹出“对刀点选择”对话框。

四、如何在精雕中选择对刀点

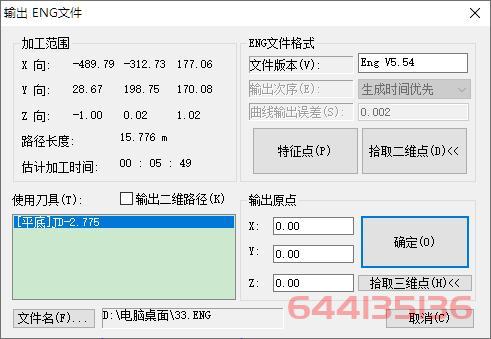

(1)默认中心点对刀

当XYZ坐标值均为0时,系统默认选择图形中心点作为对刀点。

适用于图形对称或以中心为定位基准的加工情况。

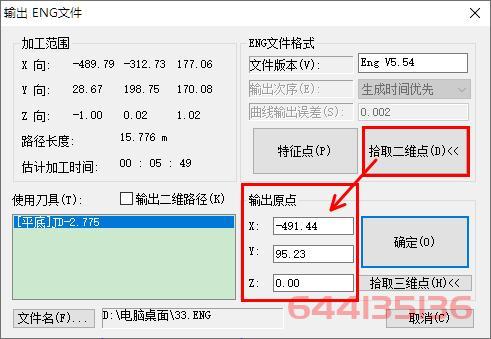

(2)选择左下角作为对刀点(或其他四个角)

如果您想自定义对刀点,例如选择左下角,请按照以下步骤操作:

1、点击“拾取二维点”按钮;

2、将鼠标移动到矩形边框的左下角;

3、注意:需点击的是矩形外框的端点,而不是图形内部的线段或端点;

4、出现“已捕捉到一个端点”提示后,点击“确定”;

5、此时XYZ中的X与Y值会发生变化,表示已成功选中新的对刀点;

6、最后点击“确定”完成刀路输出。

其他四个角的位置设置方法相同,只需根据需要点击对应的端点位置即可。

五、如何选择最适合的对刀点?

选择对刀点时,建议依据以下几个方面进行判断:

  • 图形结构是否对称:中心点对刀更方便;

  • 材料装夹方式:某些情况下左下角或右上角更稳定;

  • 操作习惯及设备设置:选择最容易实现基准校准的位置。

合理设置对刀点不仅能减少加工误差,还能提高加工效率,是每位CNC操作员应掌握的重要技能。
