工件零点与坐标零点有什么区别?你了解精雕软件中的零点概念吗

2025-05-25常见问题156

在北京精雕软件的实际使用过程中,“工件零点”与“坐标零点”是两个容易混淆但至关重要的概念。如果这两者搞混了,很可能会导致加工工件报废,造成严重的时间和成本损失。本文将为您详细梳理这两个零点的定义、应用场景以及如何正确设置它们,帮助您在使用精雕软件时更加得心应手。

一、什么是“坐标零点”?

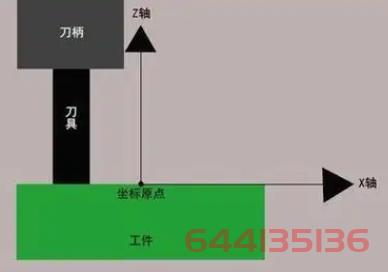

“坐标零点”是指在北京精雕软件中,默认的三维坐标系统原点,即"X=0、Y=0、Z=0"的交汇点。这个原点是整个图形空间的参考基准,所有图形对象的位置都是以该点为基础来定义的。

坐标零点的应用举例:

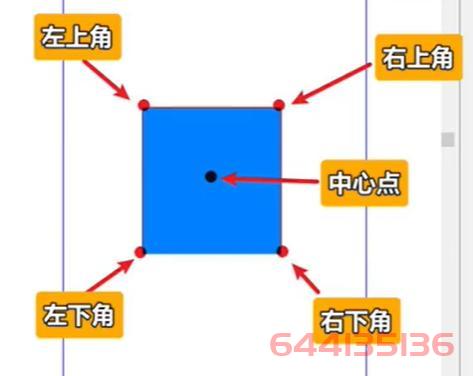

如果您想将一个图形的某个特定点(例如一个矩形的左下角)设置为坐标零点,有两种方法可以实现:

1、"直接移动图形":通过平移操作将目标点移动到坐标零点位置。

2、"使用“图形变换”功能":选择该点为基准,利用精雕软件提供的工具将其对齐到X0 Y0 Z0的位置。

这种操作适用于图形对齐、排版、或需要将工件位置与加工设备零点精确对齐的场景。

二、什么是“工件零点”?

与坐标零点不同,"工件零点(又称编程零点)"是加工程序中定义的起始点,用于指导机床如何执行加工路径。它并不一定与坐标零点重合,而是由操作人员根据实际工件的设计和定位方式自定义的。

工件零点的常见设置方式:

在北京精雕软件中,如果您的产品是以几何中心为加工基准,可以按如下步骤设置工件零点:

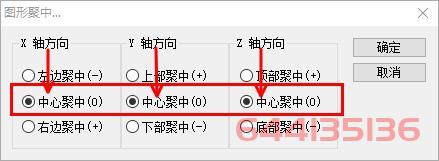

1、打开“变换”功能菜单。

2、选择“图形聚中”。

3、勾选“中心聚中”选项。

此时,系统会自动将整个图形的几何中心对齐为新的零点,这个点就是工件零点。该设置非常适合对称类工件或需要从中心点编程的加工任务。

三、两者有何本质区别?

对比项目坐标零点工件零点
定义系统默认三维原点编程加工起点
设置方式平移图形或重定义原点图形聚中、自定义设定
应用场景图形排版、绘图参考坐标实际加工路径的起始点
是否固定固定于软件空间可根据工件灵活设置

零点不清,加工无从下手

理解并区分好坐标零点与工件零点,是使用北京精雕软件进行高效精准加工的前提。坐标零点是系统层面的参考点,而工件零点则是加工层面的控制点。混淆这两者,轻则造成加工误差,重则导致整个工件报废。因此,每位精雕用户都应牢牢记住:"坐标归坐标,加工归加工,零点概念必须分清楚!"
