如何在精雕软件中将线条准确映射到曲面上?

2025-03-30常见问题2507

在精雕软件中,如何将平面线条精确地映射到弧度曲面上,是许多设计师和工程师常常需要解决的一个问题。本文将详细介绍如何将线条从平面转移到圆形曲面上,以便在3D建模过程中使用。通过以下步骤,您将能够有效地实现这一操作,确保线条精确地符合曲面的形状。

1、选择3D环境并设置曲线绘制工具

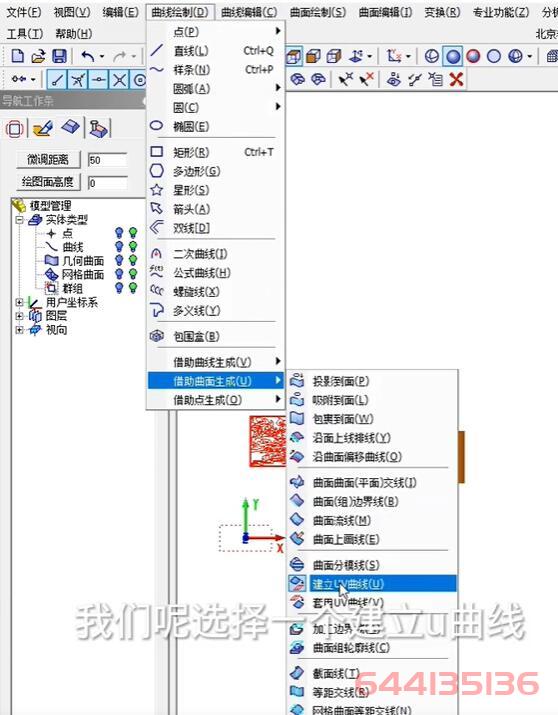

首先,进入精雕软件的3D工作环境。在此环境下,您可以使用“曲线绘制”工具进行图形设计。选择“曲线绘制”下的“借助曲面生成”选项,并选择“建立UV曲线”。这一工具将帮助您将平面线条映射到目标曲面上。

2、拾取目标曲面并生成矩形框

在选择“建立UV曲线”后,软件会提示您拾取目标曲面。此时,您可以点击曲面的一部分以将其选中。系统会自动生成一个矩形框,作为接下来操作的参考。

3、选择并调整线条尺寸

接下来,您需要框选需要映射到曲面上的线条。在此基础上,选择变换工具,将线条的尺寸调整为与目标曲面的尺寸一致。使用“尺寸等同”功能,确保线条与曲面在尺寸上完全匹配。

4、图形对齐与位置调整

为了保证线条精确地对齐到曲面,您需要选择“图形对齐”功能。这一步骤将确保线条和曲面之间的位置关系得到优化。选择合适的对齐方式后,您可以通过对齐工具进一步调整线条的精确位置。

5、投影操作与曲面映射

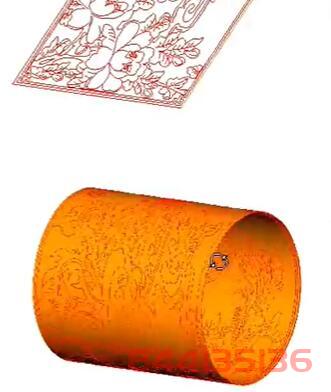

完成位置对齐后,再次使用“曲线绘制”工具,选择“借助曲面生成”,并套用“UV曲线”。然后,拾取您的目标曲面,进行投影操作。此时,软件会自动将平面线条映射到目标曲面上,确保投影无误。

6、检查映射效果并调整方向

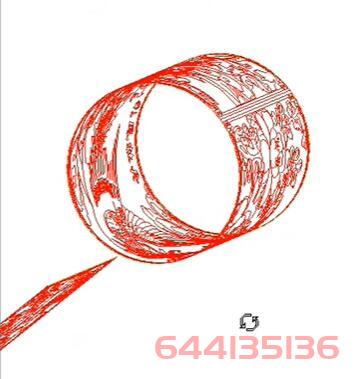

在完成投影后,您可以通过俯视图来查看线条是否成功映射到曲面上。为了确保效果完美,您可以选择隐藏目标曲面,查看线条是否完全符合曲面的形状。如果有需要,您还可以调整线条的方向,使其与曲面方向相一致。

7、完成操作并保存

最终,检查所有设置无误后,您可以将完成的模型保存下来。通过以上步骤,您已经成功地将平面线条映射到曲面上。

通过精雕软件的这一系列操作,您可以轻松地将任何平面设计线条投影到弧度曲面上,极大提高设计效率和精度。
