如何解决精雕5.21版本网格重构时提示内存不足问题?

2024-10-23常见问题2064

在使用精雕5.21版本进行网格重构时,可能会遇到软件提示“内存不足”的问题。这时,我们可以通过一些操作技巧来避免这一问题。下面将为您详细介绍具体步骤。

第一步:使用精雕3.5版本进行网格分割

1、打开精雕3.5版本软件,选择需要处理的模型。

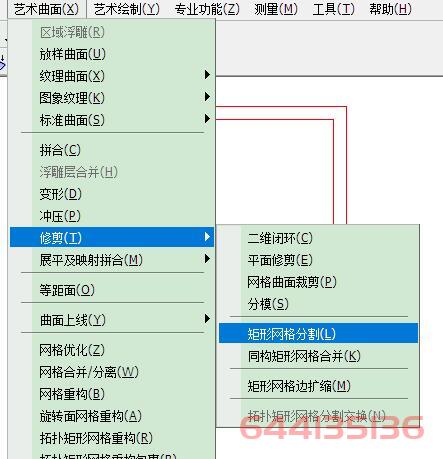

2、进入“艺术曲面”菜单,找到“修剪”选项,选中矩形网格分割。

-分割方式可以勾选左右分割或上下分割,具体方式并不影响效果。

3、选中模型后,点击文件输出-输出选中的图形。

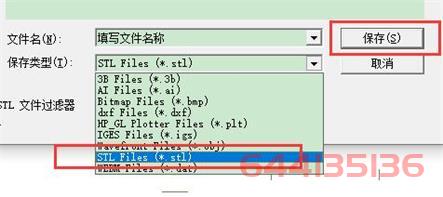

4、在文件保存弹窗中,将文件格式改为STL格式,选择存放路径(建议保存到桌面),点击“保存”,并确认。

第二步:重复分割操作

对于模型的另一部分,同样按照上述步骤进行操作,再次输出为STL格式文件。

第三步:导入精雕5.21版本进行处理

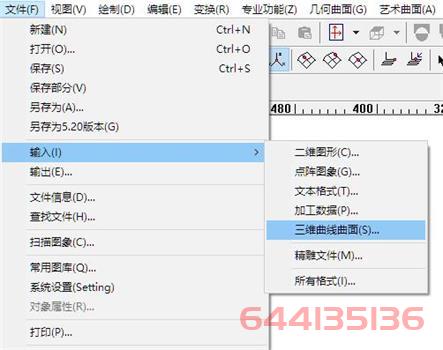

1、打开精雕5.21版本软件,在菜单中选择“输入”,并找到“三维曲线/曲面”。

2、将模型格式更改为STL格式,导入刚才从精雕3.5版本导出的STL文件。

3、另一部分模型同样按照此步骤导入。

第四步:进行网格重构

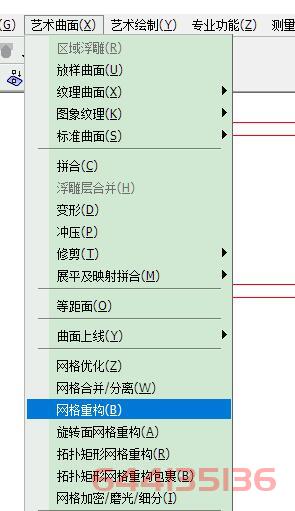

1、导入后,在“艺术曲面”菜单下选择“网格重构”功能。

2、设置重构精度为0.05(根据需求可以调整),然后点击确定。

3、对另一部分模型进行相同的网格重构操作。

4、最后,框选两个模型,再次执行“网格重构”操作,点击确定。

最终效果

通过以上步骤,将模型分割并分别进行网格重构处理,能够有效避免精雕5.21版本在处理大模型时出现的内存不足问题。
