利用扫掠构造旋转面

2022-01-26基础入门7608

利用扫掠功能,可以构造绕垂直于XOY平面的轴线旋转的曲面。

以转轴与XOY平面的交点P为圆心,绘制一圆或圆弧,如图1,绘制截面线如图1中S。

利用截面线和圆做扫掠,可生成旋转面如图2。

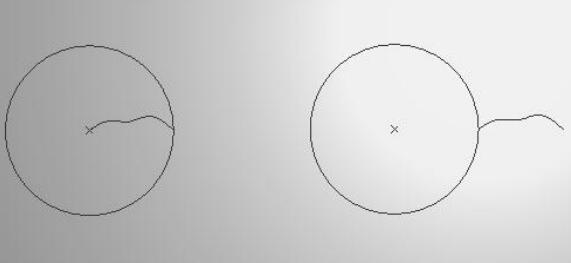

▲图 1 截面线及轨迹线

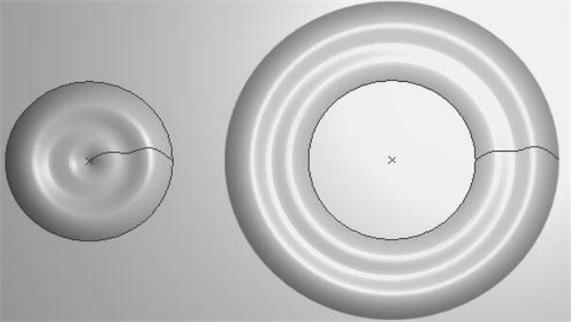

▲图 2 利用扫掠构造旋转面
