网格加密磨光细分

2021-09-20基础入门11756

在实际操作中,有时候网格曲面的精度达不到设计的要求,如网格精度不够,网格表面和边界有棱角以及网格曲面的交接处不够光滑,这时候可以使用网格加密/磨光/细分功能来改善网格曲面,以下将逐一介绍。

操作步骤:

网格加密/磨光/细分的操作比较简单,选中网格曲面,选择网格加密/磨光/细分命令,设定网格加密/磨光/细分值,再点击确定按钮即可。

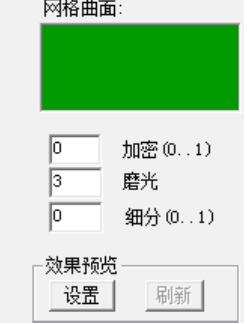

▲图1 网格加密/磨光/细分参数设置

参数定义:

加密:

网格曲面是有密度的,这里的密度是指构造网格曲面时的网格精度;有时候要对一个已经构造好的网格曲面做拼合或裁剪等操作,这时,如果

该曲面的步长太大就会在边界处产生较大的变形,为了避免这种情况的发生,需要将网格曲面加密。如图2所示。

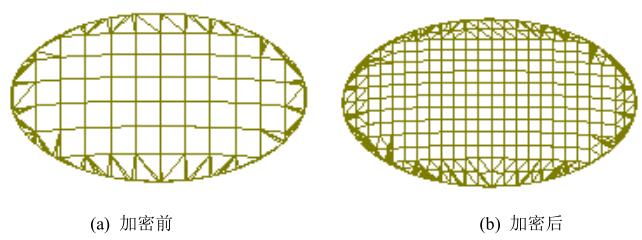

▲图2 加密网格曲面

磨光:

将网格曲面的表面打磨抛光。磨光效果如图3和图4所示。

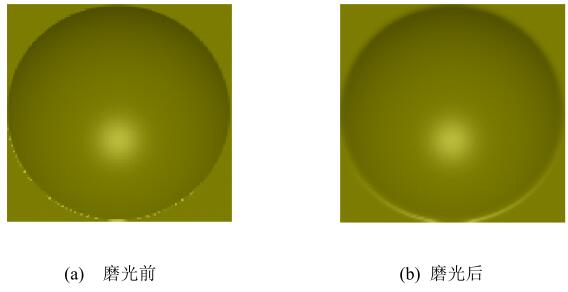

▲图3 非矩形网格曲面的磨光

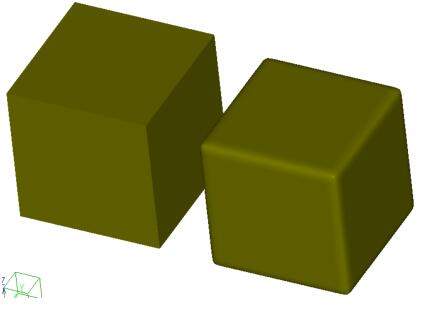

▲图4 磨光矩形网格曲面

细分:

将构成网格曲面的网格按照细分数值进一步分解为小的网格,相当于一次加密后再磨光,是加密和磨光操作的结合。如图6-379和图6-380所示

注意:

网格加密一次,数据量会增加4倍;加密两次,数据量增加到16倍。若加密次数太大,数据量会增加很大,计算速度也会受到影响,因此,加密次数不宜取的太大,要根据网格精度要求和实际情况来决定加密次数,一般取一次。

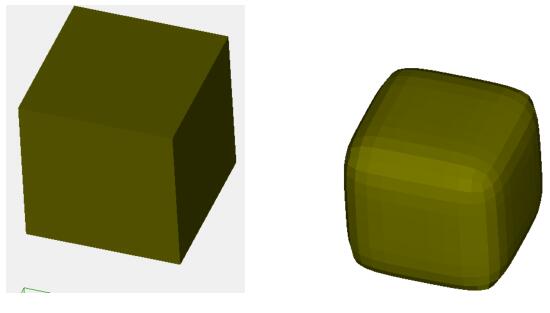

▲图5 细分立方体网格曲面

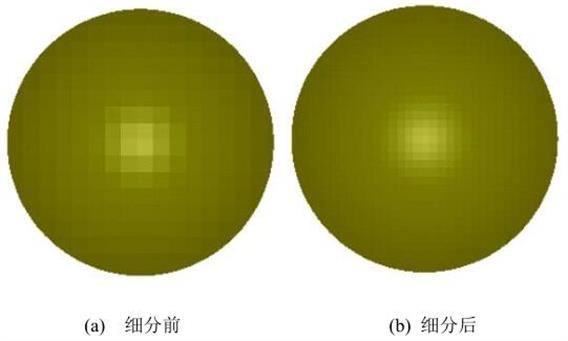

▲图6 细分网格曲面

说明:

网格曲面加密/磨光/细分的效果和原有曲面的网格精度有关,如果原网格曲面的步长较大,则加密/磨光/细分的效果会比较明显。
