如何快速将圆形浮雕图转换为可拼接的矩形浮雕?

2024-08-13常见问题14976

在雕刻设计工作中,我们常常需要将圆形浮雕中的精美花纹提取出来,并将其转换为矩形形状,以便在后续的设计中进行无限拼接。今天,我将为大家详细讲解如何快速实现这一转换。

一、准备工作

首先,我们需要准备以下几个基本元素:

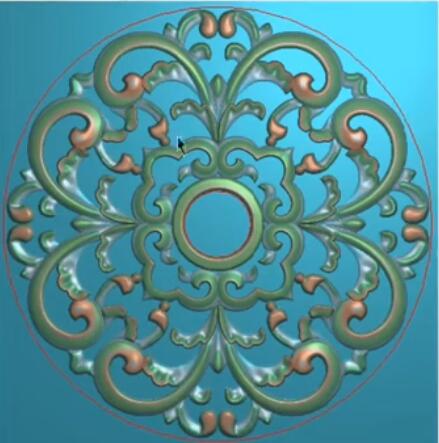

1、圆形浮雕图:包含您想提取的花纹的圆形浮雕图案。

2、两个同心圆:一个内圆和一个外圆,两个圆的圆心必须一致。

3、矩形线框:根据个人需求设置好矩形相框的大小。

这些准备工作为后续操作打下了基础,确保整个过程的顺利进行。

二、操作步骤

接下来,我们开始具体的操作步骤:

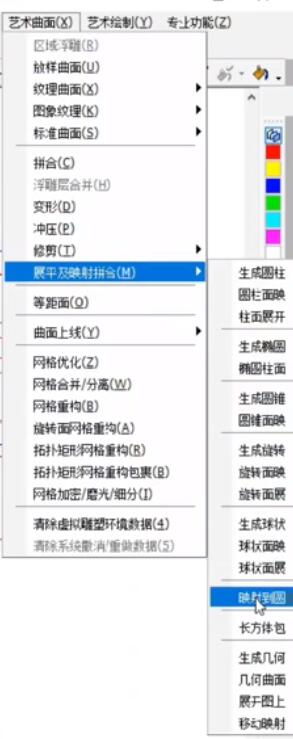

1、选择工具:点击“艺术曲面”选项卡中的“展平及映射拼合”工具,然后选择“映射到圆环”选项。

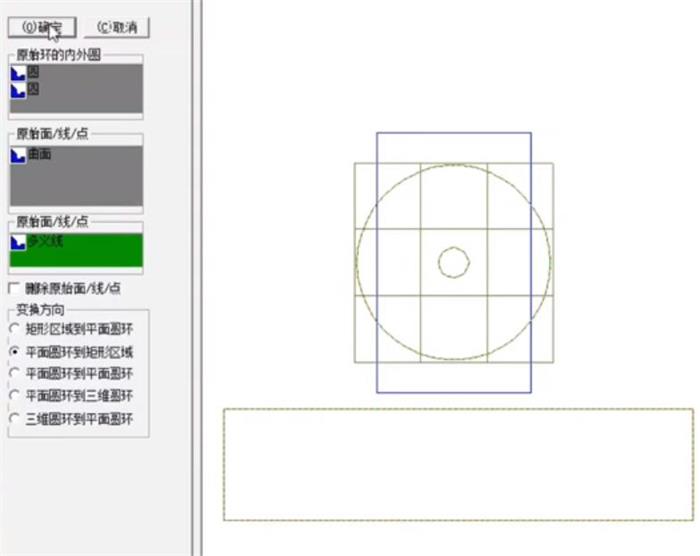

2、设置映射参数:

-在弹出的选项窗口中,选择“平面圆环到矩形区域”。

-原始环的内外原:依次选择内外圆;

-中间的原始面/线/点:选择浮雕模型

-下面原始面/线/点:选择之前准备好的矩形线条。

3、执行映射操作:确认所有参数设置无误后,点击“确定”按钮,等待几秒钟,系统将会自动生成映射效果。

三、后续处理

映射完成后,我们还需要进行一些后续处理,以确保最终的效果:

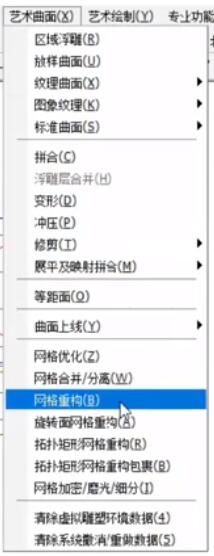

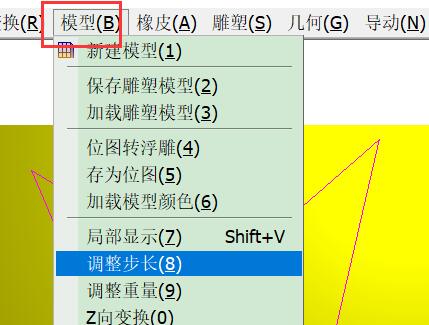

1、网格重构:选中刚刚生成的曲面,进入“艺术曲面”选项卡,选择“网格重构”功能。根据需要设置步长,并点击“确定”。

2、虚拟雕塑环境:再次选中生成的网格,进入“虚拟雕塑”环境。这时,您就可以清晰地看到,原本圆形的浮雕花纹已经成功转换成了矩形的形状。

总结

通过上述步骤,我们能够快速、精准地将圆形浮雕图转换为矩形形状,方便进行后续的拼接和雕刻需求。这一技巧不仅提高了设计效率,还拓宽了浮雕图的应用范围。希望这篇文章对您有所帮助,赶快尝试一下吧!
