在北京精雕软件中怎么设置连筋字?

2023-08-04常见问题12491

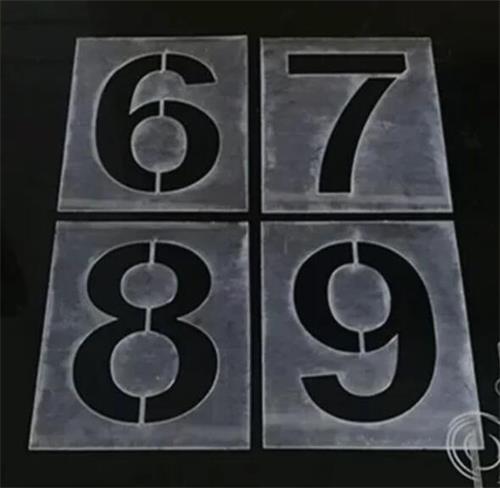

在北京精雕软件中怎样设置和制作像下面的图片一样的连筋字呢?方法非常简单,下面把详细步骤和大家介绍一下。

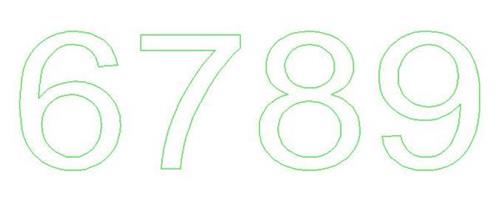

一、先设置好字体和你要雕刻的文字,作为演示我输入了6789。

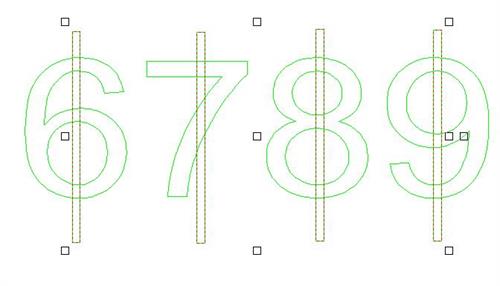

二、再绘制一个矩形条,盖住需要连筋的文字,矩形条的宽度也是根据客户或者你想要的效果进行设置。

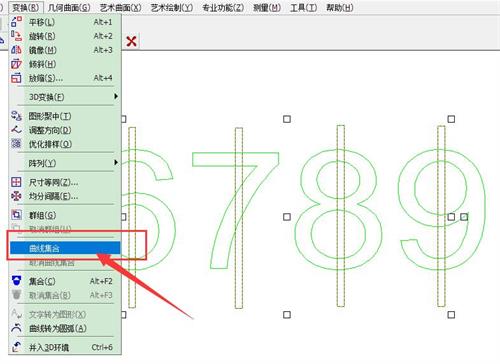

三、把这些矩形条一起选中,作为一个整体集合

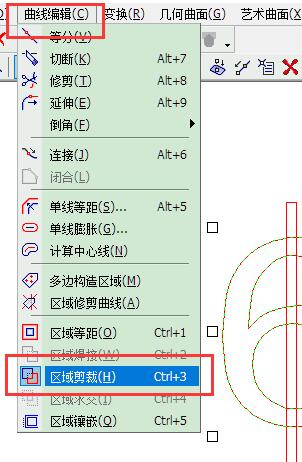

四、选中文字的线条,也就是6789的线条,点击曲线编辑下的区域裁剪。


五、然后勾选保留裁剪图形,如下图所示。


六、勾选后,然后鼠标左键点一下画好的矩形条,然后选中矩形条,再按键盘的Delete,删除矩形条即可。

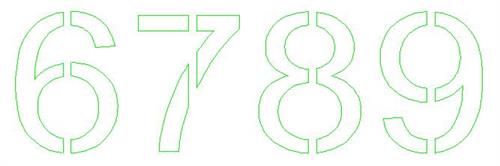

这样连筋字就成功的做好了,要做路径雕刻的话,选中线条自己编程一下路径即可!方法非常简单,只要按照步骤操作下就能学会了,技巧很多,自己要多练习才能熟能生巧,这篇文章就介绍到这里!
