如何快速在精雕5.21中完成灰度图左右镜像操作?

2025-01-18常见问题6627

精雕5.21作为一款专业的雕刻设计软件,因其强大的图像处理功能备受设计师青睐。在日常设计工作中,经常会遇到需要对灰度图进行镜像处理的场景。那么,如何快速完成这一操作呢?本文将为您详细介绍操作步骤,让您轻松掌握这一技巧。

一、快速镜像灰度图的操作步骤

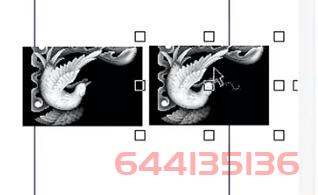

1、导入灰度图并创建副本

-首先,将需要处理的灰度图导入精雕5.21工作区。

-选中灰度图,按住Shift键,同时点击鼠标中键,然后拖动鼠标,这时会自动复制出一个新的灰度图副本。

2、翻转复制的灰度图

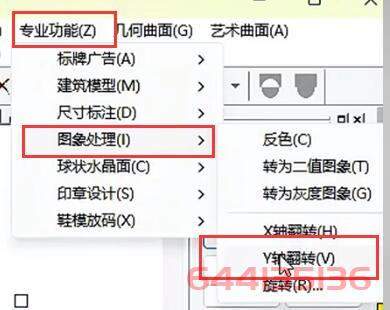

-选中刚刚复制出来的灰度图副本,找到工具栏中的专业功能选项,点击进入图像处理功能。

-在图像处理功能中,选择Y轴翻转(即垂直轴对称翻转),这样原始灰度图的镜像效果就完成了。

3、路径生成

-完成镜像操作后,左右两个灰度图已经摆放完毕,直接使用灰度图的路径生成功能即可快速得到需要的路径。

二、操作技巧与注意事项

快捷键的应用:

使用快捷键(Shift+鼠标中键)可以拖动复制,操作时更为方便。

图像对齐

翻转完成后,可以借助精雕的对齐工具,确保两个灰度图的位置精确对称。

保存习惯:

在镜像处理后,建议及时保存项目文件,防止因意外操作导致的文件丢失。
