如何在精雕软件5.21中快速生成墙砖线条?

2025-01-13常见问题4566

在使用精雕软件5.21进行墙砖建模时,如何快速生成符合设计需求的墙砖线条是许多用户关心的问题。本文将为您详细介绍操作步骤和相关参数设置,帮助您高效完成墙砖建模工作。

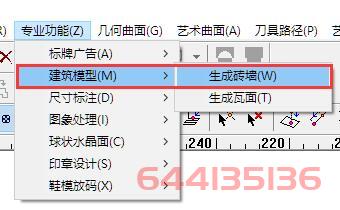

1、进入建筑模型功能

精雕软件5.21提供了专为建筑设计开发的“建筑模型”功能,该功能中包含了“生成墙砖”的选项。通过这一工具,您可以快速创建墙砖线条。

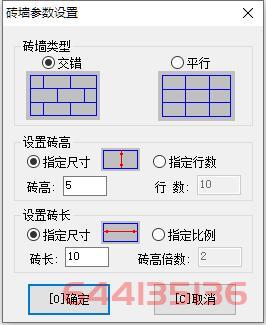

2、设置墙砖参数

点击“生成墙砖”后,会弹出参数设置窗口。以下是主要参数的说明:

-墙砖类型:可选择“交错”或“平行”两种排列方式,根据实际设计需求进行选择。

-砖高尺寸或指定行数:您可以自定义设置砖块的高度尺寸,或者指定砖块的行数。此项参数灵活可调,便于适应不同的设计场景。

3、确认参数并生成墙砖

参数设置完成后,点击“确定”按钮,生成墙砖的功能就已激活。

4、定位起始点并输入尺寸

-使用鼠标左键在模型上点击一个位置作为起始点。

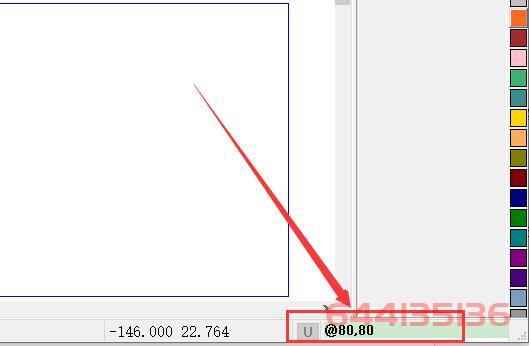

-在右下角的输入框内输入尺寸参数。例如,如果需要生成80mmx80mm的墙砖,可输入:@80,80,然后按回车键确认。

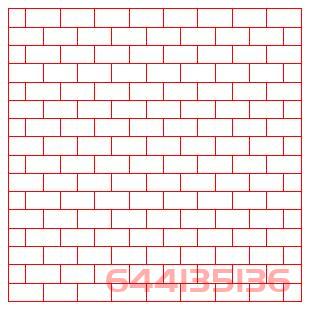

-系统将根据输入的尺寸和设置好的参数自动生成墙砖线条。

注意事项

-参数调整应根据实际需求进行细化,特别是砖块尺寸和行数的设置,以确保生成的墙砖符合项目要求。

-确定起始点时,应注意参考实际设计的定位要求,以免生成的墙砖线条与整体设计不符。

通过以上步骤,您就可以在精雕软件5.21中高效生成所需的墙砖线条。这一功能的专业性和灵活性大幅提高了设计效率,为建筑建模工作提供了极大的便利。
