如何在精雕软件中精准创建等距的海棠角边框?

2024-10-31常见问题2955

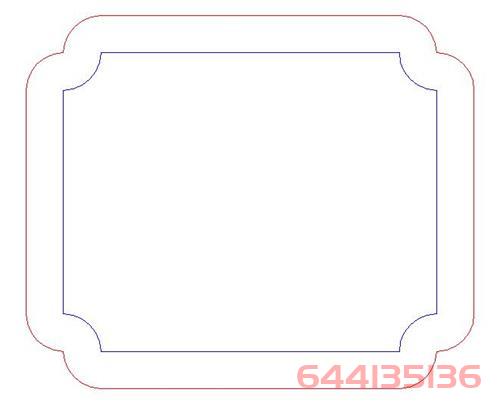

在精雕软件中制作海棠角边框时,直接使用“单线等距”或“区域等距”功能,向内或者向外等距,可能会导致生成的边框线条在四个角出现变形和原图形不一样的问题。

那么,有没有一种简单且高效的方法来实现精准的等距边框呢?答案是肯定的,以下是详细步骤:

1、选中边框线条:首先,选中需要等距的海棠角边框线条。

2、使用“变换”中的“放缩”命令:在精雕软件的“变换”菜单中,找到“放缩”命令。这个命令可以实现边框线条的缩放,从而帮助我们实现等距效果。

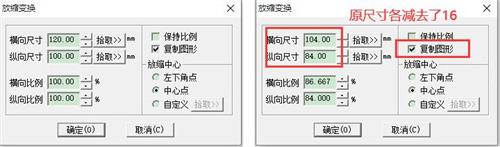

3、设置缩放参数:

-假设我们希望将边框向内等距8mm,则在“放缩”命令中,横向和纵向的缩放比例应在原尺寸的基础上分别减少16mm(因为等距8mm需要在尺寸上乘以2);如果是向外等距则在原尺寸上各加16即可。

-将计算好的数值输入横向和纵向的放缩框中。

4、勾选“复制图形”选项:确保勾选“复制图形”选项,以保留原始边框并创建一个新的等距边框。

5、确认操作:点击“确定”按钮,新的海棠角边框就会等距完成,且边角保持与原始边框一致。

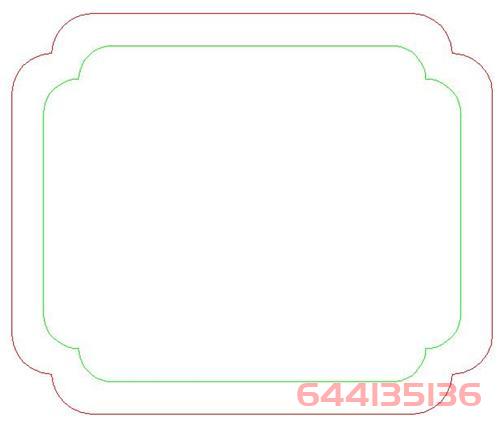

通过这种方法,即可快速创建一个等距且精确的海棠角边框线条。
