如何用精雕软件快速绘制奖杯奖牌的底座?

2024-10-26常见问题2604

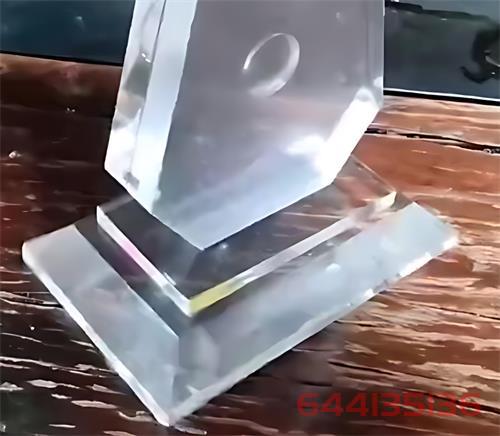

在使用精雕软件绘制奖杯或奖牌的底座(如下图所示)时,步骤其实并不复杂,掌握一些基础操作即可轻松完成。接下来,将分步骤详细讲解如何在精雕软件中快速完成底座的建模生成。

1、绘制矩形线框

首先,打开精雕软件,开始绘制底座的基础形状。具体步骤如下:

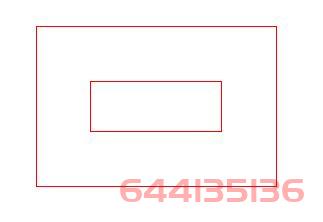

-选择绘图工具,绘制两个矩形线框。

-确保两个矩形的尺寸合适,并将它们居中排列,以便后续操作中保持对称性。

2、创建直纹面

绘制好线框后,需要将二维的矩形转换为三维曲面。

-选择矩形线条:用鼠标选中刚才绘制的两个矩形。

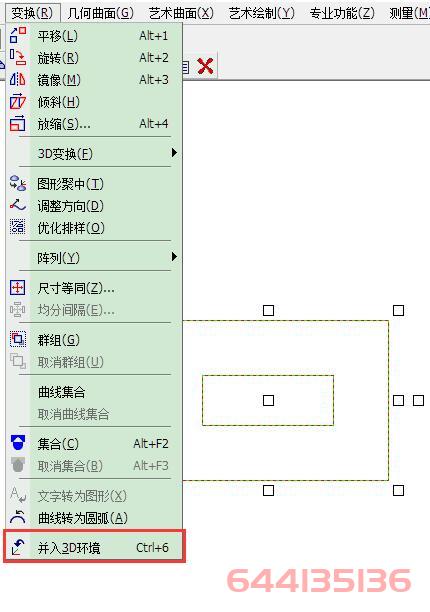

-进入3D环境:点击“变换”菜单下的“并入到3D环境”,这一步可以将二维线框转入三维空间中。

-切换轴侧显示:进入3D环境后,可以切换为轴侧方式显示,以便更好地观察建模细节。

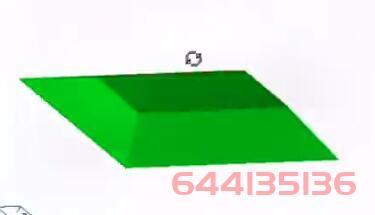

-生成直纹面:在“3D造型”环境中,选择曲面下的“直纹面”功能。点击线条按照软件中箭头的指引方向点击操作,即可生成所需的直纹面。

3、合并曲面

生成直纹面后,可以对多个曲面进行合并,以便统一调整或操作。

-选择所有的曲面:选中刚刚生成的所有曲面。

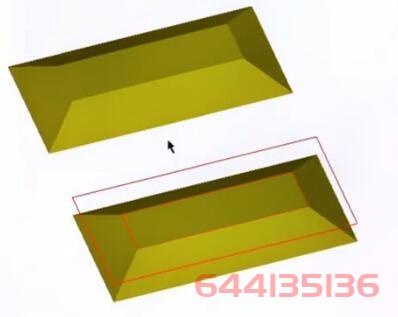

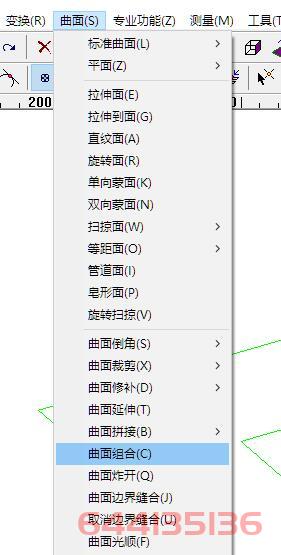

-曲面组合:点击“曲面组合”选项,将这些曲面整合为一个整体。

4、返回2D环境并生成刀具路径

在完成曲面合并后,还需要将设计转换回2D环境,才能生成适合雕刻的刀具路径。

-并回2D环境:在“变换”菜单中选择“并回2D环境”。


以上就是通过精雕软件绘制奖杯奖牌底座的全部步骤。你学会了吗?
