如何在精雕软件中一次性完成矩形内圆弧倒角?实用技巧,必学

2024-10-02常见问题10824

在精雕软件中,如何高效地完成矩形内圆弧倒角操作?这个功能不仅实用,而且可以大大提高工作效率。本文将为大家详细讲解,确保你能够一步到位地实现这一功能。赶紧收藏起来吧,以备日后查找!

第一步:选择工具

首先,打开精雕软件,选择'曲线绘制'中的'矩形'工具(快捷键:`Ctrl+T`)。在弹出的工具菜单中,记得勾选'圆角矩形'选项,这一步非常重要,因为接下来我们要通过输入参数来定义矩形的尺寸和圆角半径。

第二步:定义矩形尺寸

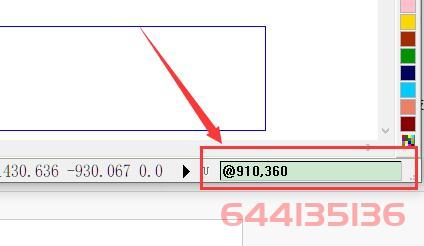

使用鼠标在绘图区域随意点击一个位置来确定起点。接着,在软件的右下角输入框中,输入以下格式的坐标和尺寸数值:
`@矩形长度,矩形宽度`,例如:`@910,360`。

输入完毕后,按下'回车键',此时你会看到一个基本的矩形已经绘制出来。

第三步:设置圆角半径

接下来,继续在输入框中输入'圆角的半径值'。需要注意的是,如果想要实现向内倒角的效果,则需输入负数。例如,输入`-30.9`,表示圆角的半径为30.9,并且是向内倒角的效果。输入完成后,再次按下'回车键'。

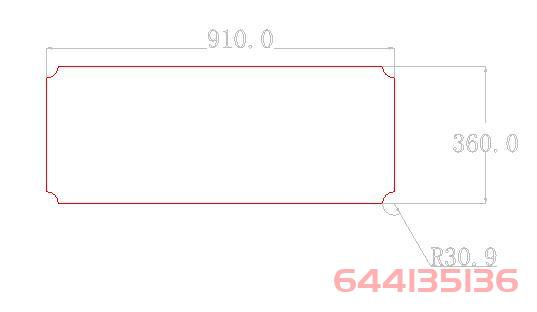

第四步:绘制完成

至此,矩形内圆弧倒角已经成功绘制完成。通过这几个简单的步骤,你就能轻松实现精确的内圆弧倒角操作。

这个方法在日常雕刻设计中非常高效,能够节省大量手动描绘线条的时间。不妨在工作中多加练习,熟练掌握这一技巧。下次你再需要进行类似操作时,就能轻松应对了!
