如何在精雕软件中提取浮雕模型的部分元素?

2024-09-09常见问题8830

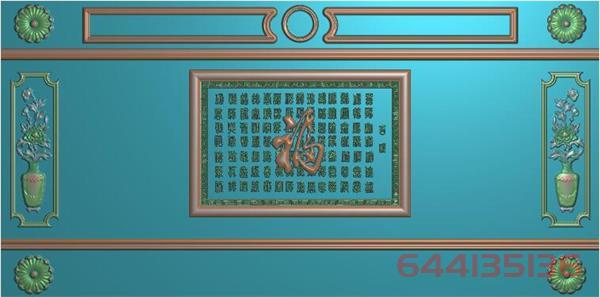

大家好,今天我将教大家如何在精雕软件中,从一个完整的浮雕模型中提取出你想要的部分。比如,当我们在制作过程中发现某些浮雕图里的个别浮雕不错,可以将它们保存下来,方便以后使用。那么,具体该如何操作呢?

步骤一:选择要提取的区域

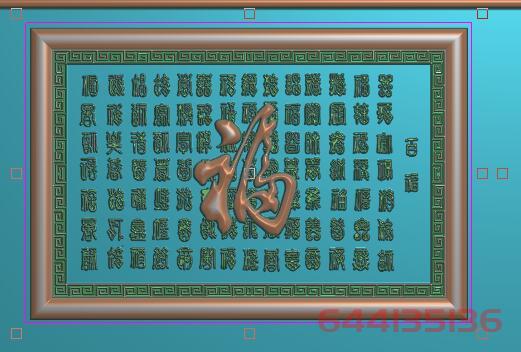

首先,我们要找到想要提取的浮雕图案。然后,使用矩形工具,沿着这个图案的边缘绘制一个矩形框,确保完全包围住它。

步骤二:进入2D绘制环境

完成矩形框的绘制后,接下来进入2D绘制环境。在这里,我们要点选浮雕模型,随后选择“艺术曲面”选项。

步骤三:使用矩形网格分割工具

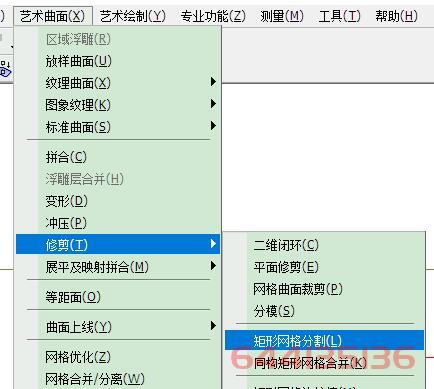

在“艺术曲面”菜单中,找到“修剪”功能。在这里,你会看到“矩形网格分割”选项,勾选该选项并点击“截取”。

步骤四:截取浮雕

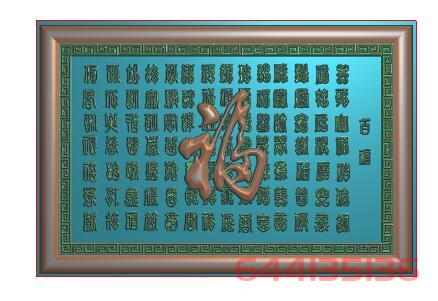

这一步非常重要,首先点击你要提取的浮雕模型,再点击之前绘制的矩形框线条。这样一来,系统就会根据你的选择,将这部分浮雕截取下来。

步骤五:保存提取的浮雕

最后,截取下来的浮雕模型可以保存为独立的文件,方便日后在其他项目中重复使用。

是不是很简单呢?希望大家通过这个方法,能够更加灵活地利用精雕软件中的浮雕资源!
