图象竖直翻转
图象以Y轴为基准在竖直方向进行翻转。就是图象做竖直方向的镜像。如图1所示。

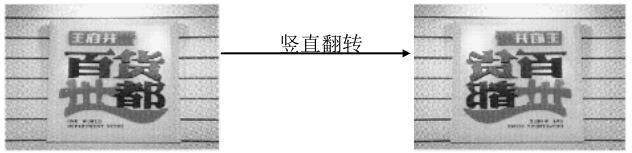

▲图 1 竖直翻转
操作步骤：
1、选中图象：
用鼠标左键点击图象对象，使图象处于选中状态。
2、选择“竖直翻转”菜单：
点击菜单“专业功能→图象处理→竖直翻转”。
