生成圆柱面展平图

2021-09-09基础入门10296

将圆柱面展开得到平面,如图1所示。


▲图1 圆柱面展平

操作步骤:

1、 在艺术菜单中选中标准曲面下柱面/锥面辊筒的生成圆柱面展平图功能

2、 设定参数,生成圆柱面展平图。

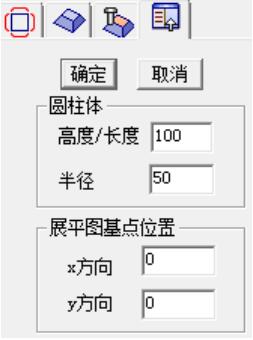

▲图2 圆柱面展平参数设置

参数定义:

圆柱体半径及高度/ 长度:

其意义同标准曲面中的圆柱体,请参见圆柱体参数的相关说明。

展平图基点位置:

圆柱面展平图左下角那点为基点。
