如果掌握了CAD或CDR,是否还需要学习精雕软件的平面设计功能?

2025-05-10常见问题123

近年来,许多学员常常会向我提问:如果我已经掌握了CDR或CAD等平面设计软件,是否还需要学习北京精雕软件中的平面描线基础知识呢?要回答这个问题,我们首先需要搞清楚:你设计的平面图究竟是用来做什么的?



在精雕软件的设计环境中,平面图可以分为三种主要用途:

1、几何设计平面图

2、浮雕设计平面图

3、平面加工编程图

不同类型的平面设计图,其绘制要求也是不同的。如果你的平面图用于几何设计或平面加工编程,使用CAD或CDR等工具来绘制完全没有问题,基本上不会有太大差异。甚至有些设计师使用AI或其他设计软件进行平面图的绘制,这些图形在精雕软件中也能够直接使用而无需修改。

然而,如果你的平面设计图是为浮雕设计提供基础线稿,那我强烈建议你重新学习精雕软件中的平面设计模块。尽管这些图形和CAD或CDR软件绘制的图看似相似,实际情况却大不相同。下面,我们将详细讲解这些差异。

浮雕设计平面图的特别之处

在精雕软件中,浮雕设计的平面图与其他类型的平面图有所不同,其主要体现在以下几点:

1、浮雕专用的图形要求

浮雕设计的平面图根据雕塑的不同方法,通常需要绘制成单线图形或区域图形。这种特殊的图形要求,和一般的几何设计或平面加工图有所区别,因此在绘制时需要特别注意。

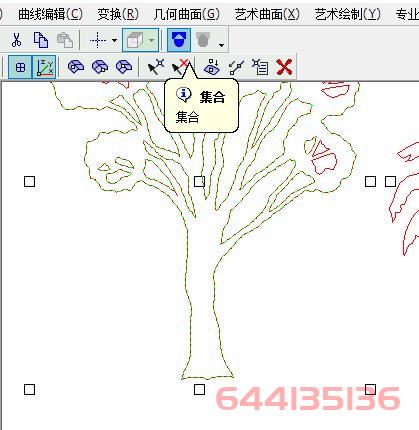

2、图形集合与解除集合

在浮雕设计中,某些图形需要进行集合或解除集合。这些操作在精雕软件中可以更加精确和高效地进行,帮助你在复杂的设计中保持图形的整洁性和一致性。

3、不需要完整绘制的线条

在绘制浮雕设计时,并不是每一条线条都需要完整绘制。例如,绘制树叶的叶脉时,只需要绘制中间的脉络线,而不必绘制叶脉的整体外形。这种对线条的简化要求,是其他设计软件可能没有充分考虑的地方。

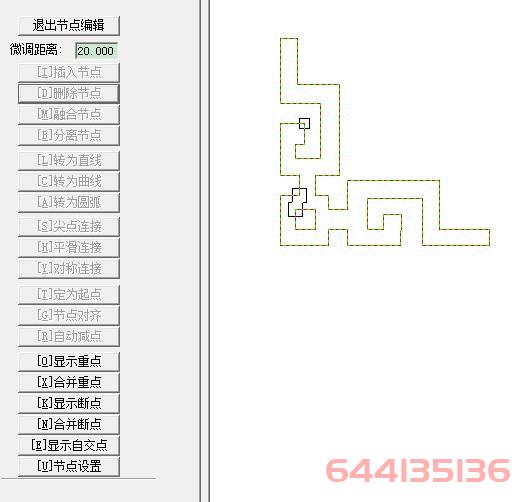

4、节点编修功能的优势

精雕软件的平面设计中,有一个非常强大的功能——节点编修功能。这个功能使得精雕软件在浮雕设计时表现得尤为突出。尽管其他设计软件也提供类似功能,但精雕软件的节点编修功能更加细致和精准。如果你不熟悉精雕软件的这一功能,你的浮雕设计可能会遇到许多障碍,进而影响整个设计的效率和精度。

为什么学习精雕软件的平面设计模块至关重要?

如果你专注于浮雕设计,我建议你一定要学习精雕软件中的平面设计功能。虽然你可能已经掌握了其他设计软件的使用,但精雕软件内建的特定工具和操作流程对于浮雕设计至关重要。掌握这一模块,能显著提升设计速度和操作效率,从而避免因频繁切换多个软件而导致的设计困扰。毕竟,能在一个软件中解决的任务,尽量避免借助其他软件进行操作,避免浪费时间与精力。

总的来说,虽然其他设计软件可以完成大多数的平面设计任务,但对于浮雕设计来说,精雕软件的平面设计模块提供了许多特有的功能,能够帮助设计师更高效、更精准地完成浮雕图形的绘制。无论你是刚刚入门,还是有一定经验的设计师,学习精雕软件中的平面设计知识都是提升设计能力的关键一步。
