圆或椭圆排文本的节点编辑

2021-11-12基础入门10856

对圆或椭圆排文本进行节点编辑。

实现方法:

(1)选择“节点编辑工具”状态;

(2)选择圆或椭圆排文字串;

(3)应用节点编辑调整基准图形。

操作步骤:

1、选择“节点编辑工具”:

启动“节点编辑工具”,进入节点编辑状态。

2、选择文字对象:

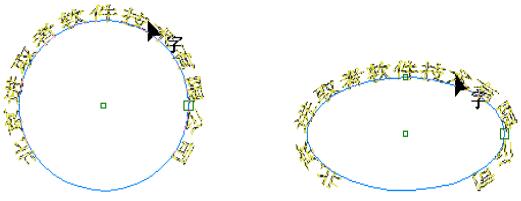

用鼠标左键点击圆或椭圆上的文字串对象,选中文字对象,文字串的对象变为兰色线,而且线上出现节点,鼠标指针变为“字”状态,就可以进行文本的节点编辑。如图1所示。


▲图 1 选择文字对象

3、节点编修基准图形:

对于圆和椭圆排文本的节点编辑主要有如下几种操作:

(1)整体移动:

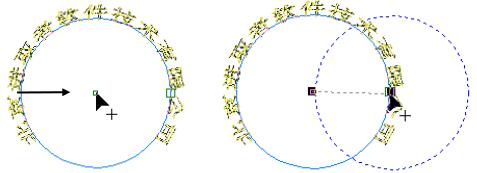

用鼠标点击中心的位置控制点,可以实现文本的移动,如图2所示。释放鼠标,文字串就排列在新的基线上了。


▲图 2 整体移动

(2)半径缩放

圆和椭圆排文本进行节点编辑时,还可以改变它们的半径,对于椭圆还可以分别改变它的两个半径。有两种方法改变它们的半径:

第一种方法:

通过拖动圆或椭圆排文本在节点状态下的基线来改变它们的半径。

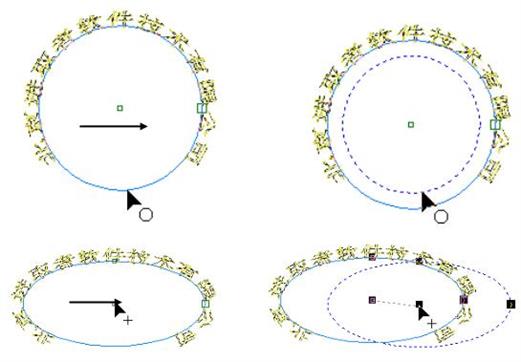

用鼠标点中圆或椭圆排文本在节点状态下的基线,拖动鼠标,有一个虚线编辑框跟着移动,如图3所示。释放鼠标,文字串就排列在新的基线上了。


▲图 3 拖动基线缩放半径

第二种方法:

通过拖动圆或椭圆排文本在节点状态下的节点来改变它们的半径。

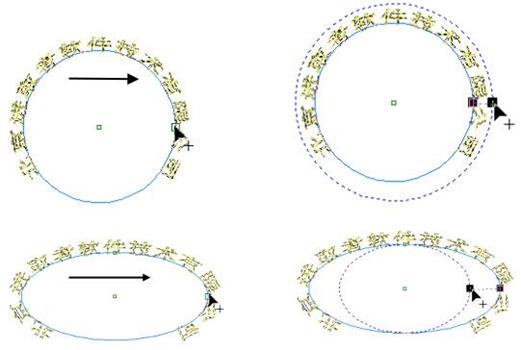

用鼠标点中圆或椭圆排文本在节点状态下的基线的节点,拖动鼠标,有一个虚线编辑框跟着移动,对于圆排的节点可以任意移动,而椭圆的节点就不能随便移动,水平轴只能在水平方向移动,竖直轴只能在竖直方向移动,如图4所示。释放鼠标,文字串就排列在新的基线上了。


▲图 4 拖动节点缩放半径

(3)调整基线起点

用鼠标点中圆排文本,进入节点编辑状态,用鼠标点中圆的起点,拖动鼠标,有一个虚线编辑框跟着移动,如图5所示。


▲图 5 调整基线起点
